VMware虛擬機軟件能幫助用戶在一臺機器上虛擬出多個不同的操作系統。根據用戶類型和使用目的的不同，主要包含VMware Workstation和VMware vSphere Hypervisor兩種類型。VMware Workstation的用戶可以直接選用USB采集棒實現采集，但是USB采集棒的采集路數比較有限。我們將在本文重點介紹VMware vSphere Hypervisor的用戶如何在虛擬機上使用PCIe采集卡。

VMware vSphere Hypervisor系統由服務器和客戶端組成，滿足在虛擬機上添加PCI設備的條件。本文介紹使用的是6.0的版本，略去軟件的安裝步驟。

1.安裝VMware vSphere Hypervisor 6.0，包括服務器和客戶端。

2.在虛擬機上添加PCIe采集卡，采集卡需要安裝在服務器端。

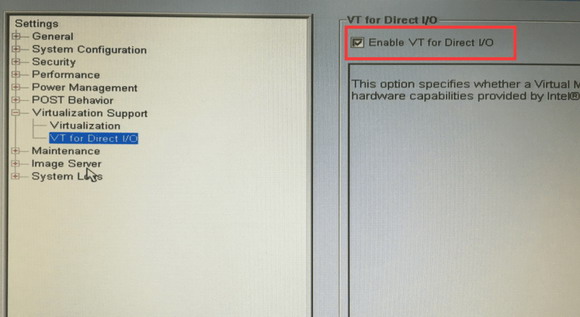

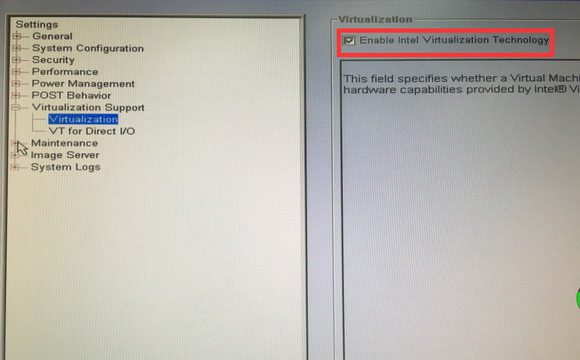

（1）第一步先設置服務器端配置。服務器端上的Virtualization Support 接口必須打開，否則該主機上的PCI設備無法被客戶端訪問，也就添加不了采集卡。Virtualization Support 是在主機BIOS系統里面設置的，要確保Virtualization和VT for Direct I/O選項都被打開。如圖1和圖2所示。

圖1

圖2

（2）服務器的主機端設置成功后，繼續對客戶端進行設置。在客戶端清單頁面，點擊配置>高級設置。如圖3，此時界面上顯示“當前沒有啟用用于直通的設備”，這是服務器端的采集卡設備還沒有啟動直通配置（若此處顯示其他，則是服務器DirectPath I/O接口未打開）。點擊“配置直通設備”為客戶端添加采集卡。

圖3

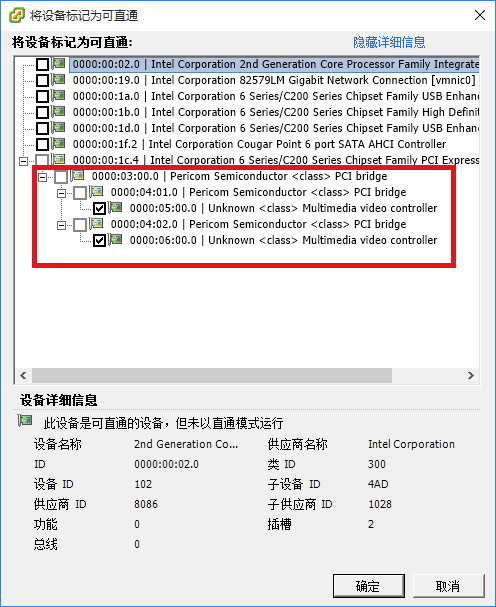

（3）進入配置界面后，如圖4所示勾選添加Unknown <class> Multimedia video controller的兩個PCI設備，點擊確定。（服務器端安裝的是美樂威Pro Capture Dual HDMI 采集卡，所以此處顯示兩個PCI設備，代表這片卡上的兩個采集通道）。

圖4

（4）添加完成之后，我們需要重啟一下服務器，使添加的采集卡直通生效，見圖5。

圖5

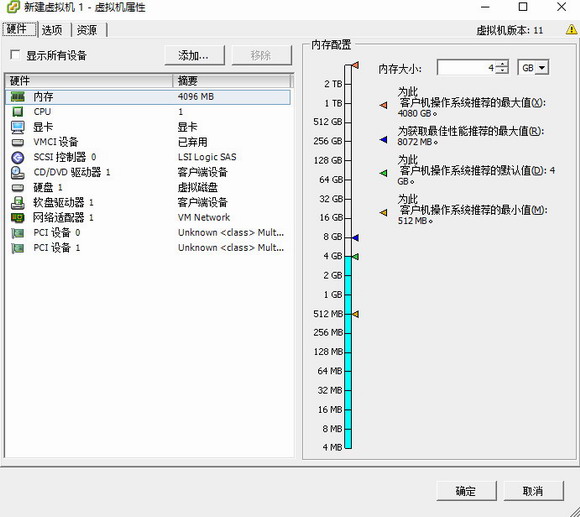

（5）右擊所創建的虛擬機客戶端，點擊編輯設置>添加，在添加設備的界面里面選中PCI設備，接著選中采集卡。點擊確定后再打開編輯設置界面就能看到采集卡已經添加成功，具體可參見圖6-圖9。

圖6

圖7

圖8

圖9

（6）添加完成后，進入虛擬機系統，在設備管理器里就能看到兩個設備，從美樂威官網下載安裝驅動并將驅動安裝在虛擬機的服務器端，這樣采集卡就可以被客戶端使用了。具體參見圖10-圖12。

圖10

圖11

圖12
